Brazo robótico industrial de automatización de alta precisión

4 Eje 700 mm Scara Robot AR 7225

Introducción del producto

Modelo	AR 7225
Especies			SCARA
Numero de ejes			4
Largo del brazo			700 mm
Especificación del eje	Eje X	Largo del brazo	400 mm
		Rango de rotación	±130°
	Eje Y	Largo del brazo	300 mm
		Rango de rotación	±140°
	Eje Z	Ruta	250 mm
	Eje R	Rango de rotación	±360°
Mayor velocidad	Eje X		375°/s
	Eje Y		600°/s
	Síntesis del eje X, Y		7.7m/s
	Eje Z		1.21m/s
	Eje R		1500°/s
Tiempo de ciclo estándar			0.37s
Repetir Posicionamiento Exactitud		Eje X, Y	± 0. 015 mm
		Eje Z	± 0. 01 mm
		Eje R	±0.005°
Carga nominal / máxima			2 KG / 5 KG
Eje R Permitir carga Momento de inercia (nominal / máx.)			0. 005 KG / ㎡
			0. 035 KG / ㎡
Línea de señal de usuario			0. 2 ² × 16 Líneas, 8 Salida, 6 Entrada
Pipe de usuarios			φ 6 × 2 Raíz
Límite de protección			1. Límite de software 2. Límite mecánico (eje X, Y, Z)
Peso			20. 7 KG

Característica y aplicación

• Fácil para el diseño, instalación y mantenimiento del sistema.

• Velocidad rápida, precio competitivo y tiempo de entrega corto

• Compacto y ligero.

• Alta velocidad, alta precisión, baja vibración y ahorro de espacio.

• Alta rigidez, excelente rendimiento, fácil de operar y programar

Descripción

1. 8 pantalla táctil en pulgadas;

2. Definición de operación dedicada del robot SCARA;

3. Robot de soporte de lenguaje AR, programación de código G;

4. Soporte para motor de marca incremental absoluto en el país y en el extranjero, incluyendo selección de especificaciones de motor Sanyo, Panasonic, Tamagawa;

5. Técnicas avanzadas de supresión de vibraciones, procesamiento más estable;

6. Tecnología de autoajuste de parámetros, ya no tiene que preocuparse por la depuración de parámetros;

7. Interpolación circular de 3 tecnología espacial D;

8. Tecnología adaptativa de velocidad de movimiento continuo;

9. Spline enseñar tecnología;

10. Soporte directo a la pantalla de simulación tridimensional en el teléfono;

11. Cálculo flexible SCARA de transformación de coordenadas y pose.

12. Admite una variedad de métodos de comunicación, red, USB, U ... ...

13. El soft-PLC incorporado (IEC61 13 1-3)< paquete="" de="" opciones>="">

14. Técnica de interpolación NURBS< paquete="" de="" opciones>="">

15. Programación fuera de línea

16. Monitoreo remoto

17. Pruebas del sistema, diagnósticos, alarmas, registro de operaciones.

Aplicaciones

Utilizado en los campos de embalaje, clasificación de materiales, manipulación y montaje.

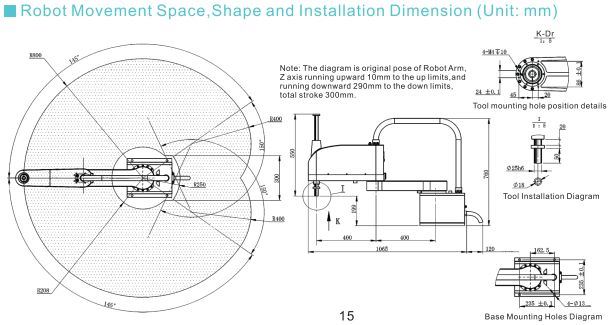

image001(001)

Por qué elegirnos

Larga vida laboral

Alta precisión

Excelente solución para movimiento rápido en el plano horizontal para aplicaciones de recogida, colocación y montaje.

Ampliamente utilizado en el enchufe de PCB, dispensación, atornillado, carga, transporte, soldadura, clasificación, industria automotriz, electrónica, farmacéutica y alimentaria.
